Prezentace QVANTUM vzduch / voda

MIMOŘÁDNĚ ÚSPORNÉ VZDUCHOVÉ TEPELNÉ ČERPADLO PRO VĚTŠÍ BUDOVY

Mimořádně nízká spotřeba elektřiny

• Technické řešení zaměřené na co nejnižší provozní náklady, místo co nejnižší ceny, odlišuje značku QVANTUM od většiny ostatních dodavatelů tepelných čerpadel vyšších výkonů.
• Nejvyšší energetická třída pro nízkoteplotní i středněteplotní provoz A+++ / A+++ je u tepelných čerpadel nad 30 kW nevídaná.

Vytápění, chlazení a příprava teplé vody

• Pro komerční a veřejné budovy – školy, administrativní a výrobní budovy.
• Pro obytné budovy – bytové domy, hotely, internáty.

Ověřeno v tvrdých skandinávských podmínkách

• Navrženo, vyrobeno a otestováno ve Švédsku.

Stabilní výkon a výstupní teplota

Stabilní výstupní teplota

• Výstupní teplotu topné vody 65 °C si tepelné čerpadlo QVANTUM dokáže udržet i při venkovní teplotě - 20 °C.
• Není nutná instalace dotopového zdroje tepla z důvodu nízké výstupní teploty topné vody z tepelného čerpadla.

Stabilní topný výkon

• Díky systému vstřikování chladiva, se stoupající teplotou topné vody stoupá i výkon tepelného čerpadla. U většiny tepelných čerpadel je tomu právě naopak.
• Pokles výkonu při nízkých teplotách venkovního vzduchu je také nízký a tepelné čerpadlo QVANTUM tak má nižší požadavky na výkon dotopového zdroje tepla.

UNIKÁTNÍ TECHNICKÉ ŘEŠENÍ

Propojení vnitřní a venkovní jednotky

• Propojení kompresorové vnitřní jednotky a ventilátorové venkovní jednotky je pomocí samostatného okruhu s nemrznoucí směsí.
• Okruh není naplněn ani chladivem jako u čerpadel SPLIT, ani topnou vodou jako u čerpadel MONOBLOK, ale využívá výhod obou těchto systémů.

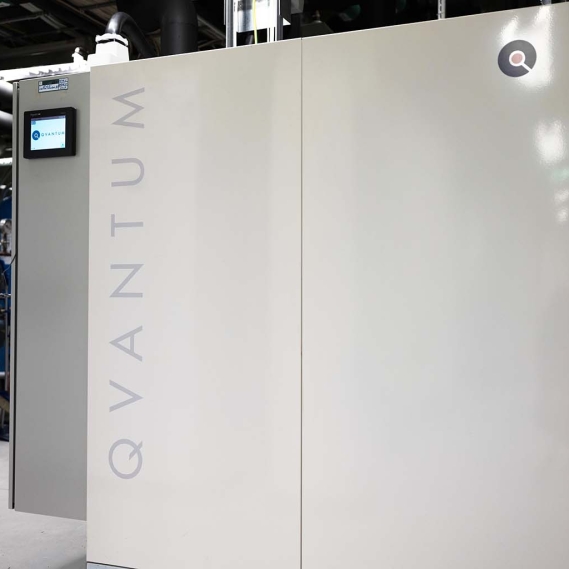

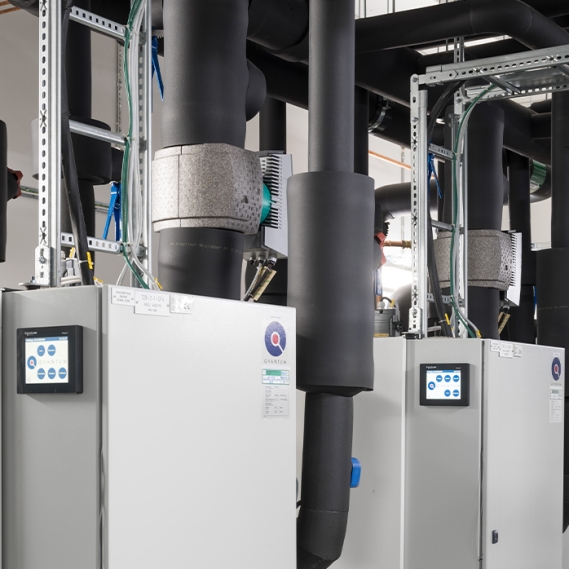

Vnitřní kompresorová jednotka

• Vnitřní jednotku tvoří tepelné čerpadlo systému voda/voda s modifikovaným chladivovým okruhem pro dosažení nízkých teplot chladiva.

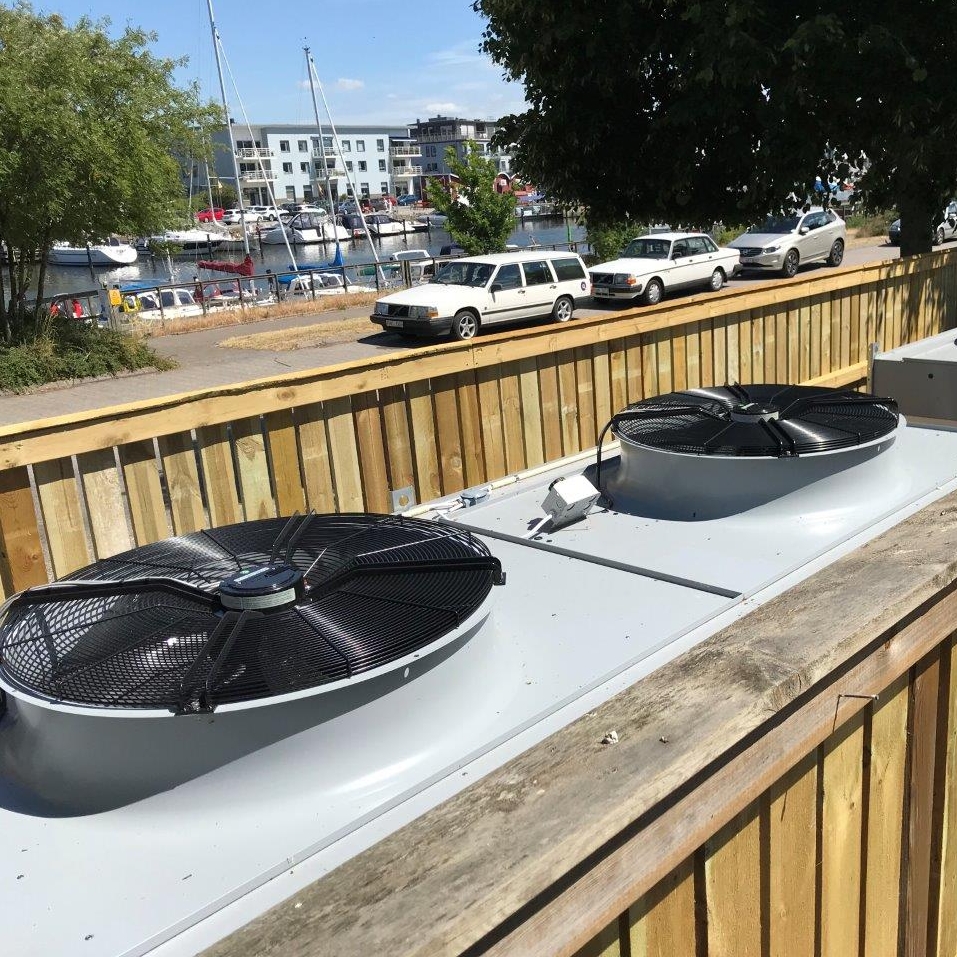

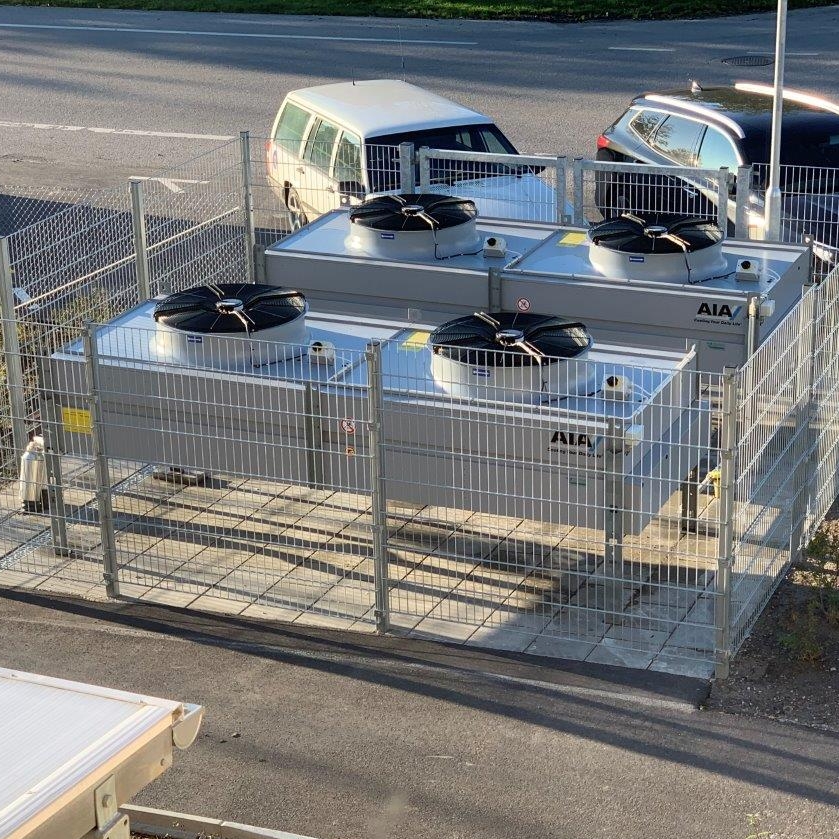

Venkovní ventilátorová jednotka

• Lehká venkovní jednotka s jedním až šesti ventilátory.
• Rozteč lamel výparníku 5 mm umožňuje dlouhé intervaly mezi odtáváním.

Špičkové technologie pro excelentní parametry

V.I.P - Vapour Injection Power

• Vstřikování plynného chladiva do kompresoru
• Dosažení vyšší výstupní teploty a stability výkonu
• Vyšší topný faktor COP

L.I.P - Liquid Injection Power

• Vstřikování kapalného chladiva do kompresoru
• Ochrana kompresoru před přehřátím při velmi nízkých vypařovacích teplotách
• Přepínání mezi vstřikováním V.I.P a L.I.P je nastaveno výrobcem

Chladicí okruh

• Celohermetické scroll kompresory 1 až 4 ks
• 1 až 2 chladicí okruhy

Regulace a monitoring

QVANTUM QLC řídící jednotka

• Řízení vytápění i chlazení
• Řízení přípravy teplé vody
• Řízení provozu dotopového zdroje tepla
• Kaskádní řízení až pro 8 tepelných čerpadel
• Snadné ovládání pomocí grafického displeje

Konektivita s nadřazenými systémy

• Standardní komunikace přes Modbus TCP

Monitoring a vzdálená správa

• Pomocí specializovaného systému prediktivního monitoringu tepelných čerpadel GT EcoSave.
• Vlastní monitoring provozovatele v rámci nadřazeného systému MaR budovy.

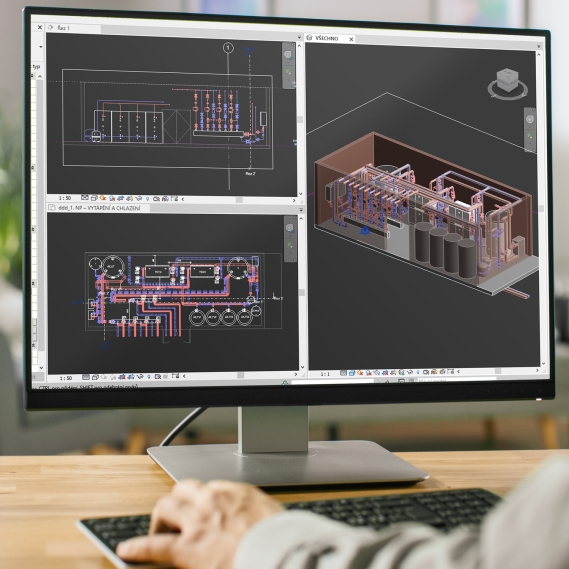

Profesionální návrh a instalace

Profesionální návrh a instalace

• Technickou podporu zajišťují specialisté společnosti GT Energy - nejzkušenějšího dodavatele tepelných čerpadel v České republice.
• Instalaci zajišťují zkušené montážní firmy specializované na tepelná čerpadla, nebo kvalitní topenářské firmy pod technickým dozorem GT Energy.

Profesionální servis

• Údržbu a servis zajišťuje společnost GT Energy, která disponuje kvalitním servisním zázemím a špičkovým diagnostickým a technickým vybavením.
