Nádraží vytápěné a chlazené kolektorem pod kolejemi

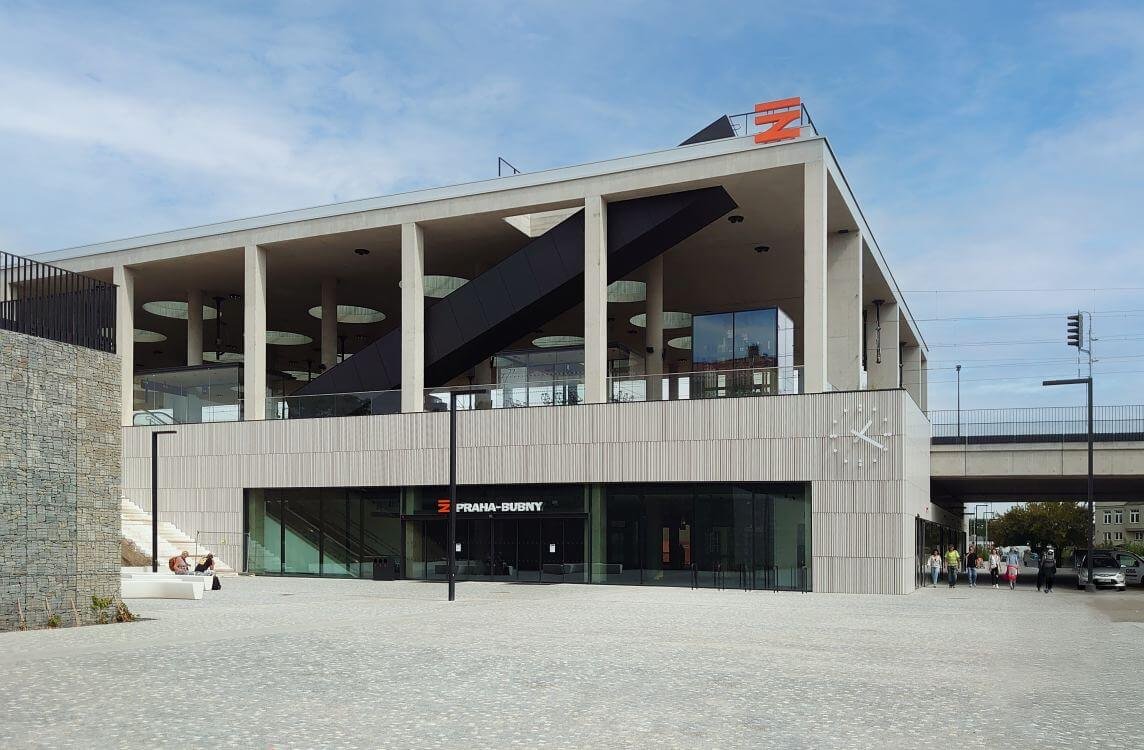

Nádraží Praha Bubny je jednou z hlavních zastávek na modernizované trati z centra Prahy směrem na letiště a Kladno. Zároveň je přestupním uzlem na linku metra C a vytváří nové spojení k plánované Vltavské filharmonii. Architektonicky unikátní budova má i unikátní systém vytápění a chlazení.

TEPELNÁ ČERPADLA

Budova je vytápěna a chlazena pomocí tří tepelných čerpadel ECOFOREST ECOGEO HP 1 s výkonem 3 x 87 kW.

PRIMÁRNÍ OKRUH

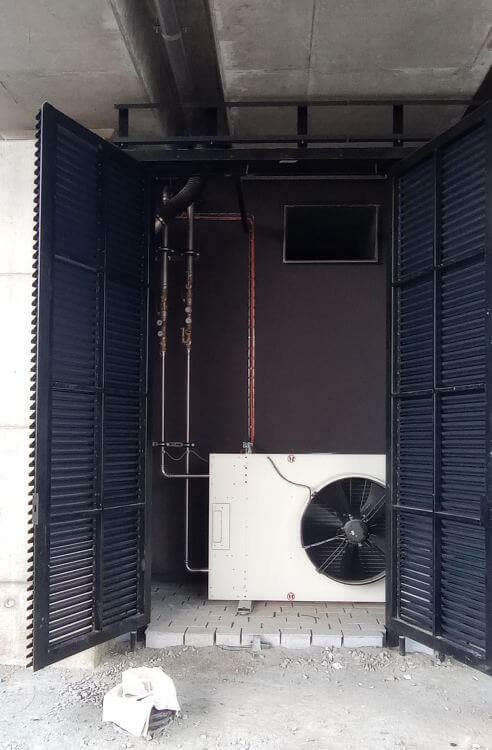

Energie je získávána ze dvou plošných kolektorů umístěných pod kolejovým svrškem ve stanici. Kolektory mají celkem 25 smyček dlouhých 150 m. Dalším zdrojem energie je odpadní teplo z chlazení systému drážního zabezpečení. Systém je doplněn o výměníky vzduch/voda, které slouží k odvodu přebytečného tepla z chlazení a mohou být i zdrojem tepla při vyšších teplotách vzduchu.

TOPNÝ A CHLADICÍ SYSTÉM

Vytápění a chlazení jednotlivých prostor zajišťuje podlahové vytápění / chlazení a vzduchotechnická zařízení.

POUŽITÁ TECHNOLOGIE

Tepelné čerpadlo ECOFOREST ECOGEO HP

Potrubí kolektoru GEROtherm PE-GT-RC FAST d 32 x 3.0

Jímka PAK LARGE 13/13 se zatížením až 40t

Páteřní potrubí GEROtherm RC Protect d 90 x 5,4

AUTOŘI ŘEŠENÍ A DODAVATELÉ

Projektant: Ing. Jakub Huml, Ing. Pavel Müller

Dodavatel: COBAP / GT ENERGY / ENERGOTHERM / GEROTOP
